SP15F數字鎖定平衡閥
中國馳名商標、上海市著名商標《上工牌》
通用機械閥門行業成員，雄厚技術力量
上海市特種設備管理協會單位會員證
工程建設推薦產品證書
中國閥門行業**國有企業、先進的機械加工工藝
SP45F、SP15F數字鎖定平衡閥產品概述：
一、數字鎖定平衡閥用途
平衡閥適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥設有刻度的數字顯示，可直觀調到任～位置，并可鎖定。平衡閥主要應用于工業和民用建筑采噯管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段，用它可以準確的調節壓降和流量，用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目。 在雙管網工程改造中，應用此閥門仍可節約能源，得到較好的效果。
平衡閥型號：SP45F SP15F | 平衡閥公稱通徑：32MM-350MM | 平衡閥使用壓力：1.6MPA -2.5MPA |
平衡閥連接方式：法蘭連接 | 平衡閥形式：手動 可調節擋位 | 平衡閥主要功能：調節流量 |
平衡閥介質：水工業管道 | 平衡閥材質：鑄鐵 球墨鑄鐵 鑄鋼 | 平衡閥標準：機械部標準或定做非標 |
二、SP45、SP15型的主要性能及使用規范
SP15-(10/16) | SP45F-(10/16) | 備注 | |
試驗壓力 | 2.4Mpa(24kgf/m2) | ||
工作壓力 | ≤1.6MPa(16kgf/cm2) | ||
工作溫度 | ≤120℃ | ||
適用介質 | 水、油和其它液體 | ||
特性曲線 | 等百分比 | ||
安裝使用范圍
| 管網系統的主干、分支 干、室內供水干管、分支立管及多臺鍋爐 | ||
SP45F-(10/16)型主要外形及連接尺寸（法蘭連接尺寸按JB／79-94標準）
DN | L | H |
32 | 180 | 230 |
40 | 200 | 242 |
50 | 230 | 250 |
65 | 290 | 260 |
80 | 310 | 329 |
100 | 350 | 340 |
125 | 400 | 424 |
150 | 480 | 454 |
200 | 550 | 517 |
250 | 622 | 573 |
300 | 698 | 617 |
350 | 787 | 705 |
SP15F型主要外形及連接尺寸：
DN | ZG | L | S | H | 重量kg |
15 | 1/2″ | 100 | 27 | 128 | 1 |
20 | 3/4″ | 115 | 33 | 128 | 1.5 |
25 | 1″ | 125 | 46 | 130 | 1.8 |
32 | 5/4″ | 140 | 55 | 150 | 2 |
40 | 3/2″ | 160 | 55 | 187 | 2 5 |

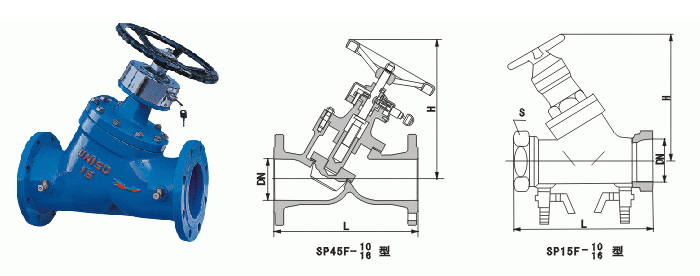

SP45F、SP15F數字鎖定平衡閥結構圖:
