ZL47F自力式平衡閥
中國馳名商標、上海市著名商標《上工牌》
通用機械閥門行業成員，雄厚技術力量
上海市特種設備管理協會單位會員證
工程建設推薦產品證書
中國閥門行業**國有企業、先進的機械加工工藝
ZL47F 自力式平衡閥產品概述：
自力式平衡閥，是一種利用介質本身的壓力變化來進行自我調控從而保持流經該被控系統流量平衡的閥門， ZL47F 自力式平衡閥具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測 試調節，可使系統流量自動恒定在預先設置的設定值。該閥門流量調節準確，操作簡單，動作平穩，性能可靠，使用壽 命長。
技術參數
公稱壓力： 1.6MPa
公稱通徑：15~400mm
適用介質：水、油等非腐蝕性液體
適用溫度：0~100℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
主要零部件材料
零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 膜片 |
材質 | 灰鑄鐵、鑄鋼 | 不銹鋼 | 鑄銅 | 丁腈橡膠 |

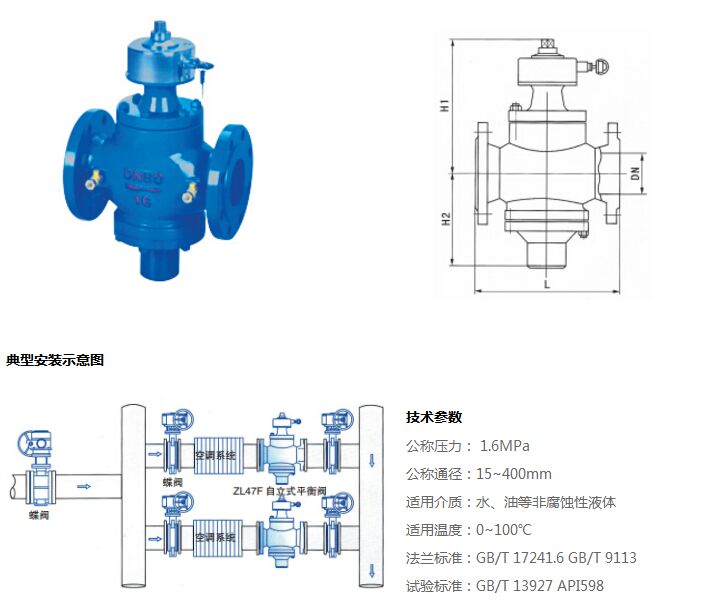

主要外形連接尺寸（單位：mm）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 315 | 350 | 430 | 520 | 635 | 670 | 700 |
H1 | 122 | 122 | 137 | 182 | 191 | 197 | 205 | 259 | 268 | 337 | 257 | 407 | 452 | 486 | 534 | 534 |
H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 181 | 211 | 227 | 260 | 303 | 367 |
ZL47F 自力式平衡閥安裝示意圖：
