WF1/2五閥組
中國馳名商標、上海市著名商標《上工牌》
通用機械閥門行業成員，雄厚技術力量
上海市特種設備管理協會單位會員證
工程建設推薦產品證書
中國閥門行業**國有企業、先進的機械加工工藝
WF1/2五閥組產品概述：
WF-1-2五閥組-6000(PSI）C.P.R型五閥組適用于儀表裝置中，與各上差壓、流量、液位等變送器配套安裝，它跟三閥組相同作用是：將差壓變送器正、負測量室，使引壓點與測量室接通或斷開，它較三閥組的優點是：可隨時進行儀表在線（即現場）檢查、校核、標定或排污沖洗，減少安裝施工與效正費用，提高安裝速度及質量。WF-1-2-6000（PSI）C.P.R型五閥組由高低壓和平衡閥二個排泄閥組成，五個閥組件的結構完全相同。
WF-1-2五閥組特性:
1.制造標準: ASME B16.34-2004
2.連接形式:接管對焊連接
3.結構特征:錐面密封
4.閥門檢驗與試驗: API 598-1996
5.公稱壓力: ≤6000Psi
6.適用工作溫度: -29℃～+538℃
7.適用介質:水,油,氣等腐蝕性與非腐蝕性介質
8.材質:碳鋼(A105,20#,35#);不銹鋼(304,304L,316,316L,321)
9.公稱通徑: DN6…
WF1/2五閥組連接尺寸：
貨號 ITEM NO. | 連接尺寸Connections Size | A | B | C | D | W |
WF-1-2/6000PSI | 1/2”NPT | 230 | 210 | 54 | 14 | 55 |

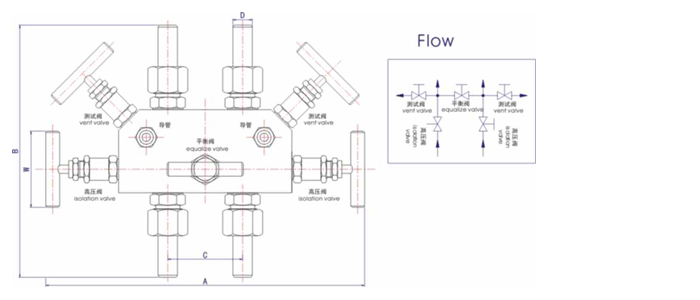

WF1/2五閥組結構圖:
