J24W-160P外螺紋角式截止閥
中國馳名商標、上海市著名商標《上工牌》
通用機械閥門行業成員，雄厚技術力量
上海市特種設備管理協會單位會員證
工程建設推薦產品證書
中國閥門行業**國有企業、先進的機械加工工藝
J24W-160P外螺紋角式截止閥產品概述：
外螺紋角式截止閥具有結構小巧、外形美觀、性能可靠、使用方便靈活、標準化、通用化程度高，J24W外螺紋角式截止閥廣泛應用于石油、化工、天然氣、電站、冶金、國防科研等領域
一、外螺紋角式截止閥主要零件材料：
零件名稱 | 閥桿、閥蓋 | 閥桿、閥瓣 | 填料 |
J21W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |
J21W-40、J23W-160 | 優質碳鋼 | 鉻不銹鋼 |
二、外螺紋角式截止閥主要性能規范：
型號 | 公稱壓力MPa | 試驗壓力MPa | 工作壓力MPa | 工作溫度℃ | 適用介質 | ||
殼體 | 密封（液） | 密封（氣） | |||||
J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油氣水、油品等 |
J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
三、外螺紋角式截止閥主要外形及連接尺寸：
型號 | 公稱直徑mm | 尺寸 | 重量Kg | |||||
L1 | Do | D2 | H | H1 | D1 | |||
J24W-160P-DN3 | 3 | 80 | 65 | 159 | 170 | 14 | 3 | 1.0 |
J24W-320P-DN6 | 6 | 80 | 65 | 159 | 170 | 14 | 6 | 1.0 |

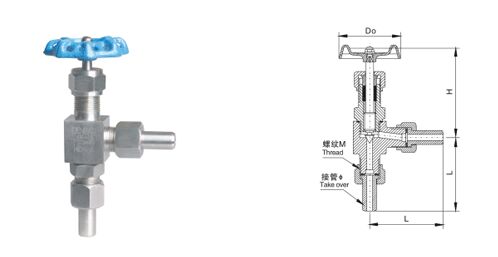

J24W-160P外螺紋角式截止閥結構圖:
